Какие переключатели скоростей лучше использовать на велосипеде?

9 минут Автор: Михаил Скворцов 208

У большинства современных райдеров установлены два переключателя скоростей на велосипед. Конечно, их может и не быть, а у некоторых прогулочных моделей он только один, да и выглядит нестандартно, так как находится внутри планетарной втулки. Тем не менее, с переключателями так или иначе знакомы все.

Скоростные велосипеды

Откуда пошли переключатели? Идея сформировать удобную для управления трансмиссию реализовалась в начале двадцатого века, но система была не особо удобной – с каждой стороны заднего колеса было по звёздочке, и чтобы «перекинуть» скорость, необходимо было буквально перенести цепь с одной звёздочки на другую.

Такой механизм остался бы стандартом (на практике к тому же неиспользуемым, так как ему на смену пришли планетарные модели), если бы не спортивные дисциплины. В 1950-х годах итальянец Туллио Компаньоло изобрел и впервые опробовал на практике современный задний переключатель.

Конструкция и работа

Принцип переключения передачи, по сути, очень прост. Оба устройства – это рамки, которые, управляясь через приводной тросик манеткой (ручкой переключения), смещают своё положение относительно звёзд на системе или задней втулке, передвигая с собой велосипедную цепь.

На первых взгляд, тривиальная задача осложнена многими факторами:

  • большой нагрузкой на трансмиссию – современные передние и задние переключатели предъявляют высокие требования к материалам;
  • точностью позиционирования – небольшие ошибки в позиции рамки (и, соответственно, цепи) могут приводить к быстрому повреждению цепи и звёзд путём некорректного переключения;
  • тонкостью механизма – в современном устройстве более двух десятков элементов, каждый из которых должен быть практически идеально позиционирован и работать под нагрузкой.

Современные модели – это тонкие механизмы, которые требуют серьёзной разработки и не менее серьёзного обслуживания.

Рассмотрим данные устройства подробнее. Не следует забывать, что и задний, и передний переключатель имеют свои ограничения по типам крепления и размерам допустимых звёзд в трансмиссии. Задние рамки, кроме того, ограничиваются по общей длине.

Передний переключатель

Передний переключатель скоростей для велосипеда – более простой из двух, но и, как ни удивительно, чуть более редкий. Есть целый класс моделей (старые спортивные и туристические, прогулочные и круизеры), в которых не используется данный элемент. Обычно это делается с целью упрощения конструкции или удешевления велосипеда.

Обычно устройство состоит из нескольких элементов:

  • рамка переключателя – основной элемент, который работает при переключении, сквозь него проходит цепь;
  • параллелограммный механизм – набор сочленений, позволяющий рамке двигаться в пространстве, не отклоняясь от вертикальной оси трансмиссии;
  • крепление к раме.

Креплений бывает несколько:

  • Хомут на раму – самый простой и распространённый. Есть некоторый риск ошибиться в диаметре хомута, но эта ошибка легко исправляется заменой или дополнительными проставками. Есть несколько креплений на хомуты, с одним, двумя и тремя точками крепления. Кроме того, такие крепления могут различаться по точке завода тросика в механизм.
  • E-Type – предложенная Shimano и ставшая де-факто стандартом система крепления к кареточному узлу системы. Применяется на двухподвесах и иных велосипедах со сложной конфигурацией труб рамы.
  • Болтовое крепление к раме – достаточно редкое, но очень надёжное крепление, когда на раме уже предусмотрено посадочное место.

Задний переключатель

Задний механизм несколько сложнее переднего. Его ход больше, а точка крепления опаснее.

Состоит он из следующих элементов:

  • рамка переключателя;
  • параллелограммный механизм – в отличие от переднего, здесь пружина намного крупнее и заметнее, чтобы обеспечивать больший ход;
  • крепление к раме (включая петух);
  • верхний и нижний ролики – они отвечают за направление цепи в рамку и за корректную её протяжку обратно в трансмиссию.

Задний переключатель находится в намного более подверженном повреждению месте, и точка его крепления через петух стала де-факто стандартом. Петух – это небольшой элемент, держатель переключателя, устанавливающийся в паз на пере (крайней трубе рамы), и который можно легко заменить. Его основная функция – защита переключателя. В случае получения удара в область заднего крепления петух становится там слабым местом, которое сломается, уберегая от приёма всей нагрузки раму и переключатель.

Обслуживание и настройка

Переключатели – одни из самых тонких в настройке элементов велосипеда. Минимальные допуски и фатальный эффект некорректной настройки на цепь и звёзды – всё это резко повышает важность корректной настройки.

Так как ход сейчас уже стандартизирован, у велосипедистов чуть меньше забот при настройке. Раньше необходимо было работать ещё и с натяжением тросика. Сейчас главное – это выставить корректное положение крайних точек переключателя.

Делается это с помощью болтов H (High, высокое положение) и L (Low, низкое положение). Цепь перекидывается сначала на самую большую звезду спереди и самую маленькую сзади, и при постоянном наблюдении, с помощью винта H, велосипедный переключатель скоростей выставляется таким образом, чтобы плоскости звезды, цепи и рамки переключателя стали параллельными. Затем аналогичная настройка производится для других крайних звёзд с помощью болта L.

Существует много препятствий, которые могут помешать простой настройке переключателей, и которые потребуют более серьёзного вмешательства, которое сделать своими руками уже проблематично:

  • повреждение любой рамки;
  • несоответствие набора звёзд ёмкости переключателя;
  • повреждение рамы или петуха;
  • несоответствие тросового привода.

Лучше избегать данных проблем до начала настройки.

Ёмкость переключателя

Ёмкость переключателя – это значение, вычисляемое как сумма диапазонов наборов звёзд, т.е. формула для вычисления = (Зубьев на большой звезде спереди – Зубьев на малой звезде спереди) + (Зубьев на большой звезде сзади – Зубьев на малой звезде сзади). После нехитрых вычислений появляется значение в диапазоне от 10 до 50, которое уже можно использовать при поиске нужной модели.

Физически, разница эта – в длине рамки, находящейся между двумя роликами заднего переключателя, и возможность её отклонения становится определяющей в дельте размеров звёздочек. Снизу этот показатель жестко ограничен допуском в 10 единиц.

Приводы Shimano и SRAM

В мире переключателей есть два де-факто монополиста. Как минимум, в области стандартов. Бывают, конечно, уникальные вещи от Specialized и других VIP-марок, но большинство байков оснащается аксессуарами по стандартам этих двух производителей.

Shimano продвигает свои типы креплений. В первую очередь, это практически признанный за всеобщий стандарт E-Type с креплением на кареточный узел. SRAM, в свою очередь, предлагает несколько видов креплений на раму.

Основное же отличие и главная причина несовместимости при замене устройств от Shimano и SRAM – это «передаточное число» тросика от манетки, установленной на руле. В случае SRAM сдвиг на одну позицию означает движение тросика на 2.5 мм, а в моделях от Shimano этот сдвиг составляет 5 мм движения троса. Таким образом, эти виды устройств не могут быть взаимозаменяемыми.

К слову, до сих пор нет единого мнения о том, какой стандарт эффективнее. Одни отмечают, что ход Shimano более чёткий, а другие – что SRAM надёжнее и легче в эксплуатации. Какие мнения более «правдивы», решает только практика.

Выбор и покупка

Хотя, как и всегда, основным фактором являются деньги, при выборе переключателя не следует забывать о нескольких технических характеристиках:

Сколько стоит хороший переключатель? На деле – от 1.5 тысяч рублей. Большинству райдеров совершенно не нужны профессиональные решения с титановыми элементами и защитой, с огромной шоссейной ёмкостью или нестандартным Shadow (конструкция на 30% меньше шириной), которая удорожает модель раза в два-три. Но если цена не важна, выбор меняется разительно. Стоит выбирать только лучшее, подбирать и современные композиты, точно подгадывать ёмкость, чтобы ни единого миллиметра провисания допущено не было.

Заключение

Переключатели скорости для велосипеда – пожалуй, самый сложный, хрупкий и тонкий в настройке элемент велосипеда. Тем не менее, современные технологии позволяют выпускать недорогие и доступные устройства, которые служат не один год. Главное, не потеряться в мириадах стандартов, размеров, ёмкостей и дополнительных модулей, которыми щедро наполняют рынки десятки производителей.

Читать еще:  Как выбрать хороший гироскутер

Есть разные виды переключателей, но принцип работы их описать достаточно просто. В этой статье мы коснулись текущего стандарта, а о планетарных и иных механизмах логичнее будет написать отдельно.

По данным комплектующим есть ряд стандартов, и они более жёсткие, чем типоразмеры других элементов велосипеда, что упрощает замену и обслуживание. Идеального же изделия так и нет. Выбор всегда остаётся за велосипедистом, и делать его нужно из индивидуальных предпочтений, модели велосипеда, финансовых и физических возможностей.

Всё о передних переключателях

Оригинал Front Derailers

Эта статья посвящена выбору подходящего переднего переключателя, чтобы удовлетворить потребностям вашей системы переключения.
См. также статью о Настройке переключателей для получения более подробных сведений.

Как переключатели работают

Большинство современных велосипедов используют переключатели. Переключение передач осуществляется перебрасыванием цепи с одной звёздочки на другую. Переключатели кажутся сложными, но на самом деле они очень просты и работают исключительно на грубой силе, особенно, передние переключатели.
Передний переключатель всего-навсего состоит из металлической рамки, которая может перемещаться вперед-назад, из стороны в сторону. Более старые переключатели представляли собой рамку, закреплённую на одной оси, а современные же используют для этого параллелограмм.
Передний переключатель работает, толкая цепь в стороны, в результате чего цепь идёт под углом к звезде, а не по прямой. Когда этот угол становится слишком острым, цепь больше не может удерживаться на этой звёздочке и соскакивает на соседнюю – меньшую.
Когда цепь переходит с меньшей звезды на большую, переключение происходит немного иначе. Цепь толкается в сторону большей звезды – соседней с той, на которой вы едете и трётся о её бок. В конечном итоге, она захватывается зубом большей звезды, затягивается вверх и в сторону – переходит на эту звезду.
Современные звёзды часто имеют бока специальной формы – наклонные поверхности и штырьки, которые подхватывают цепь для лучшего переключения.
Передний переключатель перебрасывает верхнюю часть цепи, задний – нижнюю часть. Верхняя часть цепи передаёт усилия педалей задним звёздочкам, поэтому, если вы педалируете с большим усилием, цепи сложнее изгибаться в стороны из-за натяжения. Именно поэтому важно уменьшить усилие при переключении передним переключателем. Но это не так важно при переключении задним переключателем, так как он использует нижнюю, слабо натянутую часть цепи.

Существует ряд сложностей при выборе переднего переключателя по сравнению с задним:

Установка

Натяжение тросиков

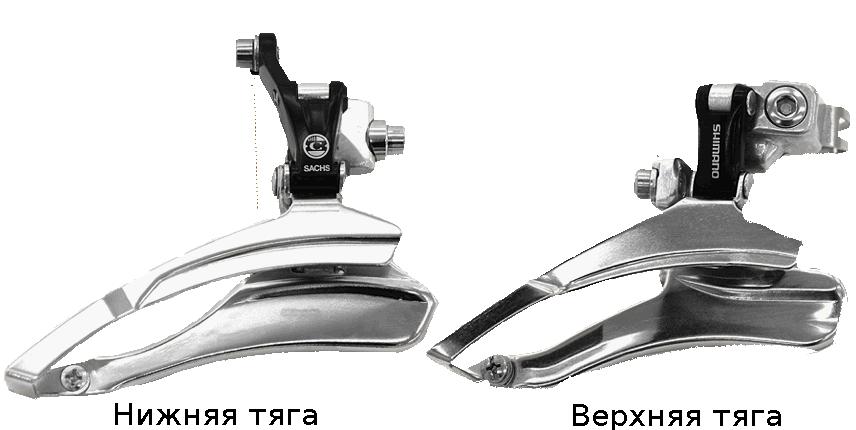

  • Традиционные передние переключатели имеют “нижнюю тягу” – управляются тросиком, идущим вверх от каретки к переключателю
  • Переключатели с “верхней тягой” управляются тросиком сверху. Такой дизайн обычно используется на горных велосипедах для того, чтобы избежать проведения тросиков под кареткой, где они мгновенно загрязняются грязью, летящей с переднего колеса.
  • Некоторые более старые конструкции предполагают использование витка рубашки с держателя в самом низу нижней трубы. Такая конструкция не используется с середины 70-х годов. К счастью, это несложно обойти – если вы хотите установить современный переключатель на раму, где предполагается такое крепление – просто игнорируйте держатель, проведя “голый” тросик под кареткой. Если вы хотите защитить краску, существуют два простых способа сделать это:
    • Самый простой из них – использовать кусочек “плавающей” рубашки – кусочек 50-75 мм длиной под кареткой. При этом ни один из концов её не должен упираться в держатель. Трение тросика заставит её держаться на своём месте.
    • Более элегантный способ – установить современную пластиковую направляющую под каретку. Обычно эти направляющие крепятся 5мм болтом, поэтому вам нужно вытащить каретку, просверлить раму и нарезать 5мм резьбу. Это сделать совсем просто.

Размеры большой звезды системы

Современные переключатели работают хорошо, если они установлены низко, при этом не соприкасаясь со звёздочками. В частности, изгиб нижней грани внешней части рамки переднего переключателя должен полностью совпадать с изгибом наибольшей звёздочки.
Если у вас передний переключатель работает с большей звездой, чем он рассчитан, задняя часть рамки приблизится слишком близко к звезде, но при этом передняя часть рамки будет слишком далека, чтобы обеспечить правильное переключение. В обратной ситуации – при работе с меньшей звездой, чем рассчитан переключатель, передняя часть рамки приблизится слишком сильно к звезде, когда задняя её часть будет всё ещё далека. Это не повредит чёткости переключения, но потребует излишнего перетягивания тросика при сбрасывании передач.
Несовпадение переключателя/размера звезды может быть удовлетворительным с фрикционными манетками, но, скорее всего, вызовет проблемы с современными дискретными манетками.
Если у вас необычные требования к системе, вы можете подточить внешнюю часть рамки переключателя, чтобы он подходил под используемую звезду.

Двойной/ Тройной

Современные переключатели предназначены или для двухскоростных систем или для трёхскоростных. Форма рамки делается в соответствии с этими потребностями.

  • На “Двойных” передних переключателя внутренняя рамка лишь слегка выступает вниз по сравнению с внешней.
  • На тройных же переключателях внутренняя часть рамки сильно сильно ниже внешней. Подобная конструкция сильно улучшает переключение с наименьшей на среднюю, так как это позволяет рамке быть ближе к средней звезде.

“Двойные” переключатели неплохо работают на трёхскоростных системах, но только если средняя звезда немного меньше наибольшей. В противном случае переключение с малой на среднюю звезду будет крайне неторопливым.
Современные трёхскоростные переключатели на системах, где средняя звезда немного меньше большой работают весьма неважно. Они, вообще, рассчитаны на конкретную разницу между средней и большой звёздами.

  • Шимановский “10-ти скоростной” переключатель рассчитан на разницу 13 зубов, обычно 52-39.
  • Большинство остальных переключателей – на разницу в 10 зубов между большой и средней звёздами.

Удивительно, но размер наименьшей звезды почти не влияет на работу переключателя. Так, многие велосипедисты заменяют в стандартной дорожной системе наименьшую звезду на более полезную меньшую, чем стандартную 30-ти зубую.

7-скоростей, 8-скоростей, 9-скоростей, 10-скоростей.

Множество передних переключателей разработаны для конкретного числа передач сзади. Это, на самом деле, в первую очередь маркетинговых ход, а не функциональные отличия. Почти все современные переключатели будут работать с любыми кассетами.
Правда только то, что рамки чуть-чуть уже, чтобы соответствовать более узкой цепи, используемой на кассете с большим числом звёздочек, но на практике это не вызывает никаких проблем.

Дискретное переключение на горных/ шоссейных велосипедах

То, насколько движется тросик при переключении передачи на шимановских переключателях отличается у горных и шоссейных передних переключателей. Это может вызвать проблемы, если вы используете шоссейных передний переключатель с прямым рулём, и как следствие манетки горного велосипеда; или же, наоборот, используете переключатель горного велосипеда с шоссейным оборудованием. При этом, проблемы могут возникнуть при использовании дискретных систем переключения.
Если же у вас стоят старые добрые фрикционные манетки. Это также не является проблемой при использовании некоторых манеток Campagnolo.
Шимано делает одну модель “тройного” переключателя, разработанного для дорожных нужд (52-42-*) и манетки RapidFire для прямого руля, модель R440.

Copyright 1997, 2008, Sheldon C. Brown
Copyright 2007, Translation into Russian – Николай Черкасов
For other articles by Sheldon Brown, go back to the Sheldon Brown
Любая часть этой публикации может быть воспроизведена только после предварительного согласования с автором статьи и переводчиком.

Мы будем Вам признательны за любые предложения, замечания и мысли по оформлению и содержанию страницы. Пишите по E-Mail. WEB-дизайн: М.Куркин, Л.Ливеровский, WEB-программирование: Д.Глотов, В.Денега, П. Рузин, Е.Шехова, Логотип: А. Антонов. Любая часть этой публикации может быть воспроизведена только по согласованию с автором (и переводчиком). Подписанные материалы выражают личное мнение автора. Ссылка на сайт велоклуба “КАРАВАН” обязательна.

Как подобрать передний переключатель скоростей, и какой из них лучше

С течением времени у каждого велосипедиста возникает необходимость замены переднего переключателя скоростей. Это может быть по нескольким причинам: переключатель вышел из строя, стал плохо работать (образовались люфты), или же просто собрались поменять перекидку на более хорошую. И после того как вы решились купить новый, возникает закономерный вопрос: как правильны выбрать передний переключатель скоростей велосипеда, на какие параметры следует обращать внимание, и какой из них лучше. В этой статье мы рассмотрим основные характеристики передних переключателей, их конструкцию и принцип действия.

Читать еще:  Как выбрать процессор для компьютера

Конструкция и принцип действия

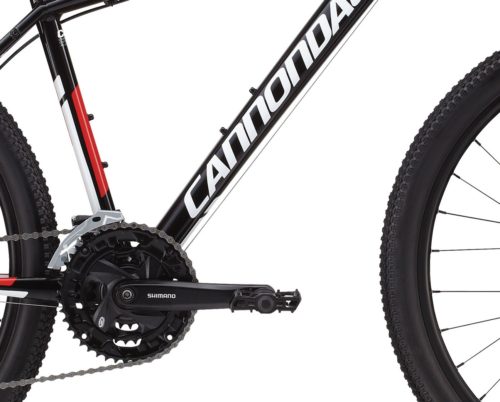

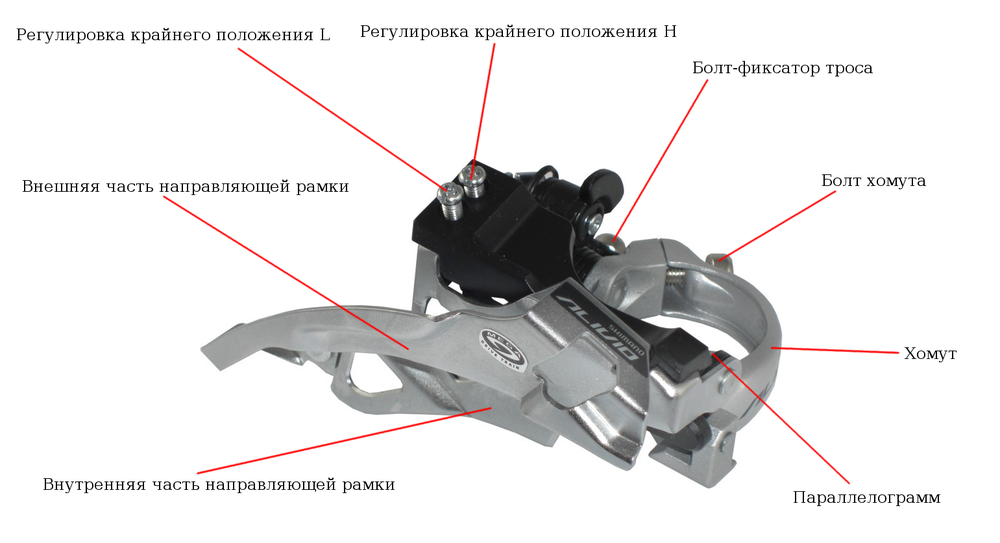

Передний переключатель велосипеда состоит из нескольких деталей: хомут, для крепления перекидки на раму, параллелограмм с пружинами, регулировки крайних положений L и H , болта-фиксатора тросика и направляющей рамки.

Передний переключатель скоростей велосипеда работает по следующему принципу: при переключении скоростного режима на манетке, происходит натяжение или ослабление троса (в зависимости от того, увеличиваете вы скорость или уменьшаете). Трос приводит в движение параллелограмм, на котором закреплена направляющая рамка. Она давит на цепь внешней или внутренней стороной (зависит от того на какую скорость вы переключаете) и сталкивает цепь на нужную вам звезду. Если вы уменьшаете скорость, то уменьшается натяжение троса, и рамка под воздействием пружины смещается в сторону рамы, сталкивая цепь на меньшую звезду. В случае увеличения передачи, трос натягивается, и рамка, смещаясь от рамы, давит на цепь, которая, цепляясь за специальные штыри и выступы, (расположены на внутренней стороне 2 и 3 звезд) перескакивает на более крупную звезду системы.

Как работает переключатель можно посмотреть на данном видео.

Как вы могли заметить, конструкция и принцип действия передней перекидки не слишком уж сложны. Все основывается на банальной грубой силе. Но не каждый переключатель подойдет к определенному велосипеду. Далее мы рассмотрим, чем отличаются передние переключатели скоростей велосипеда.

Выбираем передний переключатель по параметрам

Перед тем как купить передний переключатель для велосипеда следует определиться с параметрами и выбрать тот, который на 100% подойдет к вашему байку. Таких параметров несколько.

Способ крепления переключателя

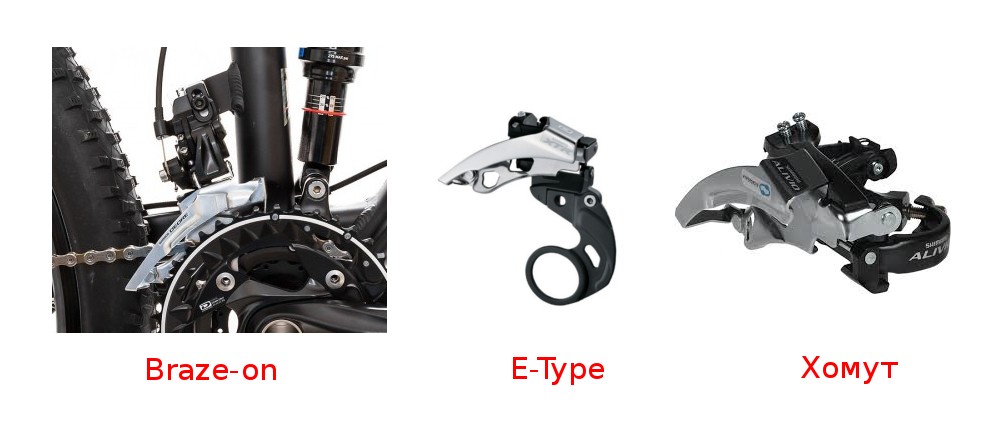

На данный момент существует три способа крепления переднего переключателя: при помощи хомута на трубу рамы, установка на специальную площадку («Braze-on») или на каретку велосипеда («E-type»). Последние два типа встречаются очень редко и являются стандартами.

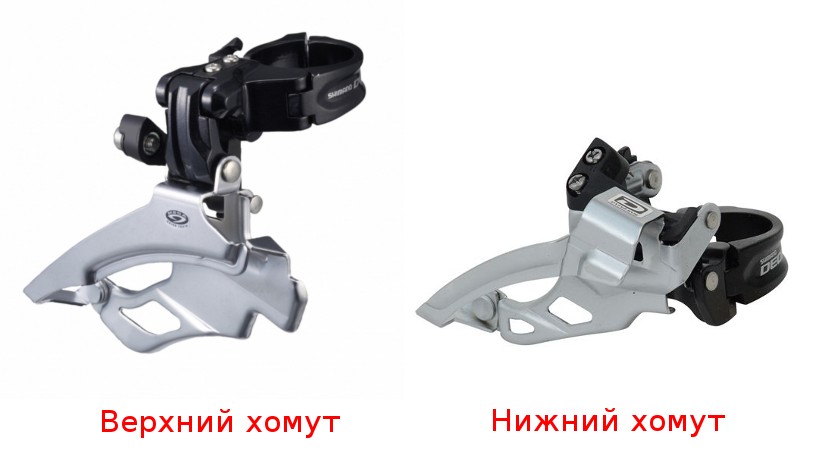

Крепление переключателя хомутом к раме имеет 3 стандарта (зависит от толщины трубы рамы велосипеда): 28.6, 31.8, 34.9 мм. Некоторые переключатели имеют в комплекте специальные прокладки, которые могут вставляться внутрь хомута, тем самым давая возможность устанавливать переключатель на рамы с меньшим диаметром подседельной трубы. Плюс ко всему бывают модели передних переключателей с верхним и нижним хомутом.

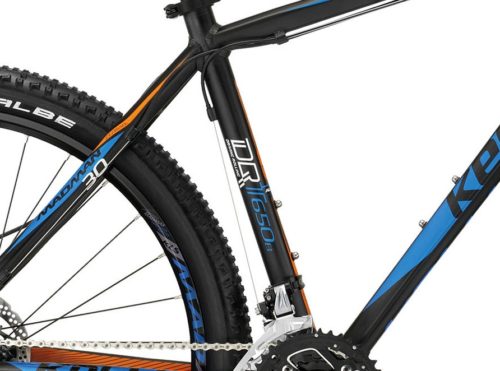

Направление подвода тросика

На велосипедах встречается несколько способов проводки троса от руля к переключателю скоростей. Обычно их два: по нижней трубе треугольника, под кареткой, или же по верхней трубе рамы.

Соответственно переключатели бывают с нижней тягой, верхней тягой и универсальные. Большинство переключателей в данный момент на рынке с универсальной тягой, но все же перед покупкой данный параметр следует уточнить.

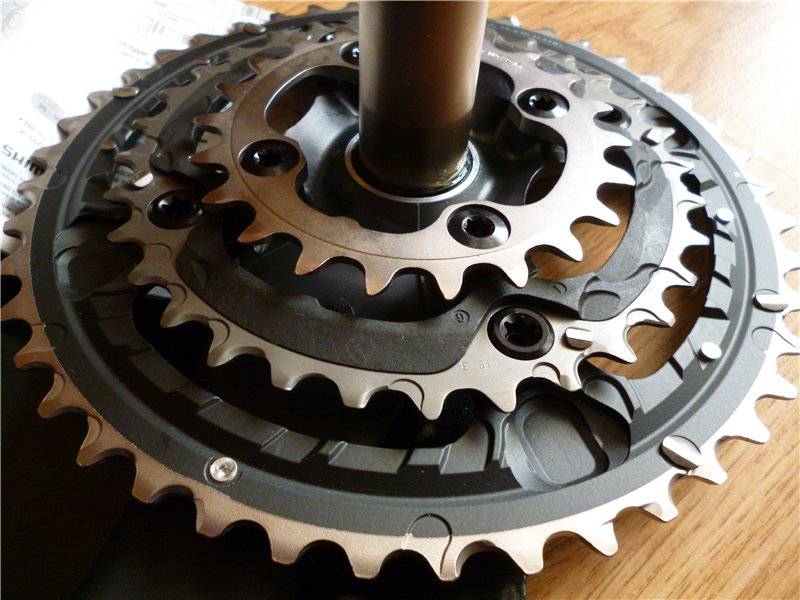

Параметры системы звезд

Выбор переднего переключателя не заканчивается подбором по способу крепления и направлению подачи троса. Передние перекидки разрабатываются под определенные параметры системы передних звезд, о которых мы поговорим ниже.

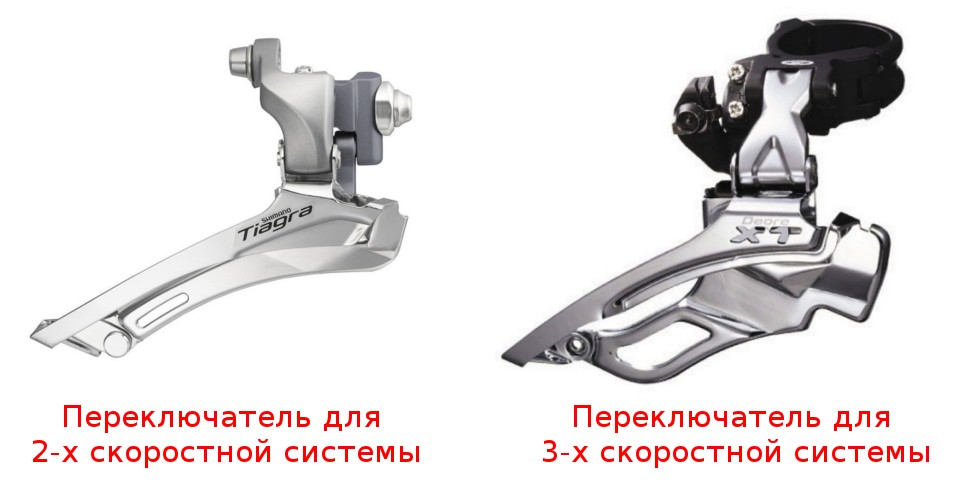

  1. 2-х или 3-х скоростные системы. На велосипедах с передним переключателем скоростей может устанавливаться две или три передних звезды. Соответственно от этого меняются конструкционные особенности перекидки, свойственные каждой системе.
  2. Количество звезд в задней кассете. Данный параметр производители указывают из-за того, что в зависимости от кол-ва задних звезд меняется толщина цепи. У велосипеда с трансмиссией 3х8 толщина цепи составляет 7,05 – 7,1 мм, а у 3х9 — 6,6 мм. Поэтому направляющая рамка на системах 3х8 обычно шире. Как заметили веломастера, данный параметр не сильно влияет на качество переключения, но если вы уж решили купить себе новый переключатель, то лучше чтобы он полностью подходил к вашему велосипеду.
  3. Размер самой большой звезды. Направляющая рамка переключателя имеет специальный изгиб, который должен соответствовать размеру (измеряется в количестве зубьев) максимальной звезды. Если переключатель будет рассчитан на 48 зубьев, а звезда будет на 44 или меньше, то мы получим неравномерное удаление внешней части рамки от звезды (хвостовик рамки будет удаляться). Это может привести к трудностям в настройке, а при сильно большой разнице к невозможности завершить ее вовсе.
  4. Емкость системы. Емкость системы – это разность между количеством зубьев самой большой и самой маленькой звезды. Этот параметр также указывается в спецификации к каждому переключателю скоростей.
  5. Минимальная разность зубьев самой большой и средней звезды. Соответственно, если в спецификации указано, что минимальная разность не должна быть меньше 12, то мы не можем использовать переключатель на системах с разницей, например, 8. Из-за несоответствия данного параметра могут наблюдаться проблемы в переключении со 2-ой скорости на 3-ю.
  6. Длина оси каретки. Для различных переключателей данный параметр разный. Его тоже следует учитывать. Если длина оси будет больше чем указано в спецификации к перекидке, есть вероятность, что вы не сможете настроить переключатель, или же он будет работать не в полном диапазоне.
  7. Угол нижних перьев. Рассчитывается как угол между нижними перьями и подседельной трубой рамы. Данный параметр вы можете узнать в спецификации к раме велосипеда.

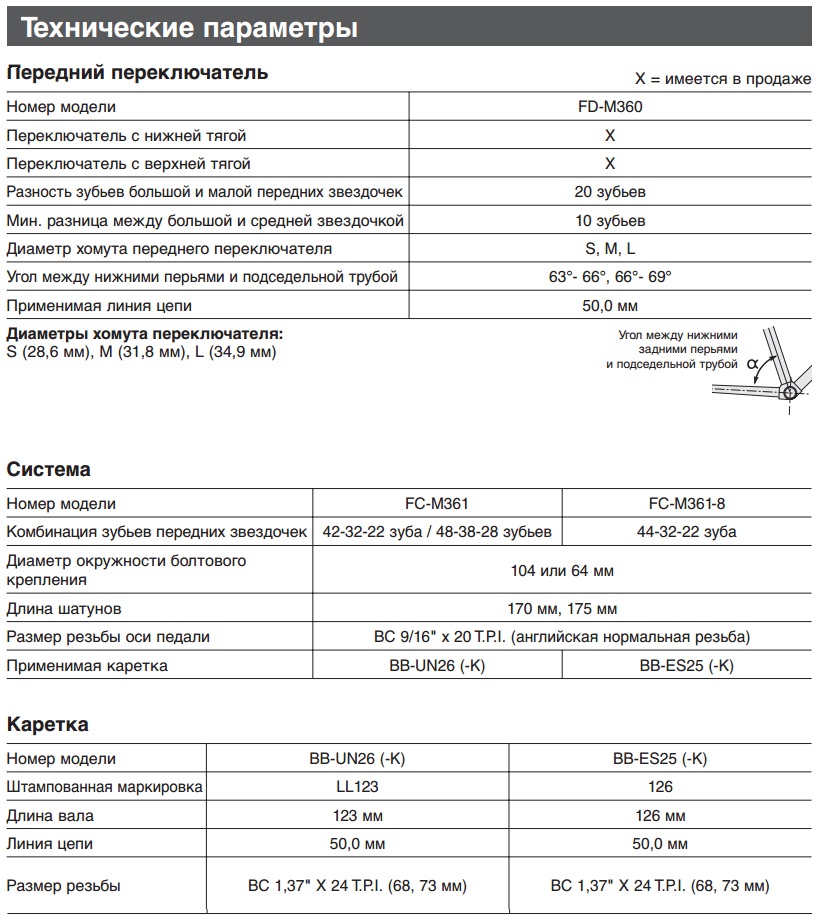

Советуем вам, определившись с моделью переключателя, найти в интернете на него инструкцию и сверить все пункту перед покупкой. Ниже мы приведем, в качестве примера, небольшой скрин из спецификации к переднему переключателю.

Использование систем переключения одного производителя

На сегодняшний день самыми крупными и распространёнными производителями передних переключателей для велосипеда являются две фирмы: Shimano и SRAM. Поэтому возникает вопрос можно ли использовать, например, манетку от Shimano , а переключатель от SRAM или наоборот. Ответ – лучше не стоит. Это связанно с тем, что системы от шимано и срам при переключении передач смещают тросик на разное расстояние. Например, у переключателей Shimano за одно переключение тросик смещается приблизительно на 5 мм, а у SRAM – на 2,5 мм. Если используете переключатели от шимано, то и манетки стоит выбрать от данного производителя.

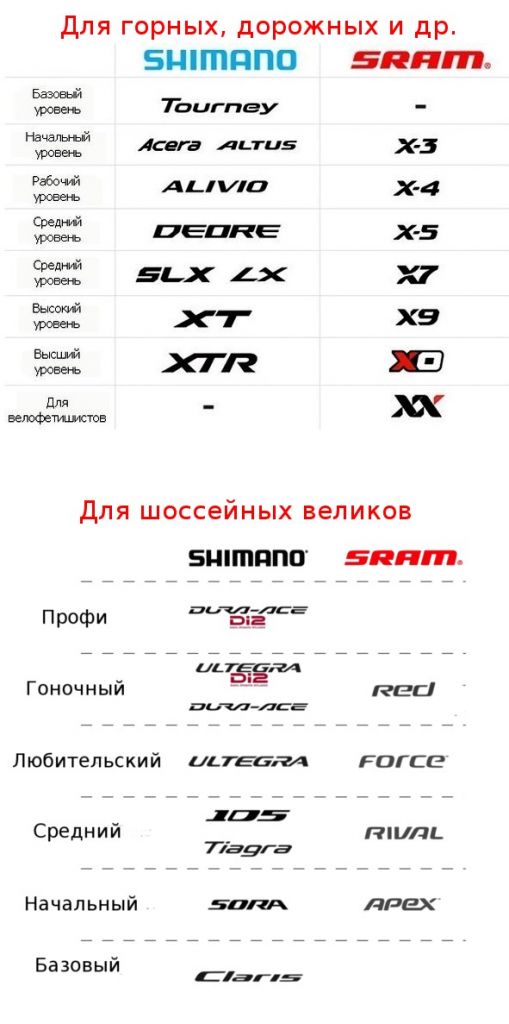

Какой передний переключатель скоростей лучше

Как говорилось ранее, самыми популярными переключателями передач являются продукты от Shimano и SRAM . По сети и на форумах постоянно пылают споры, у какой же фирмы переключатели скоростей лучше. Ответ прост: и те и другие одинаково хороши, с учетом, что они одного уровня. Чем выше уровень, тем более четко будет работать переключатель при загрязнении и под нагрузкой. Картинки с таблицами, в которых проиллюстрировано разделение переключателей по уровням представим ниже.

Здесь, как говорится, принцип простой: выбирайте максимально высокий уровень переднего переключателя, который вы сможете потянуть по бюджету. Хотя, если вы не собираетесь участвовать в соревнованиях, то Shimano Alivio или Acera (или переключатель от SRAM того же уровня) будет вполне достаточно. Они не сильно дорогие и в тоже время достаточно надежные.

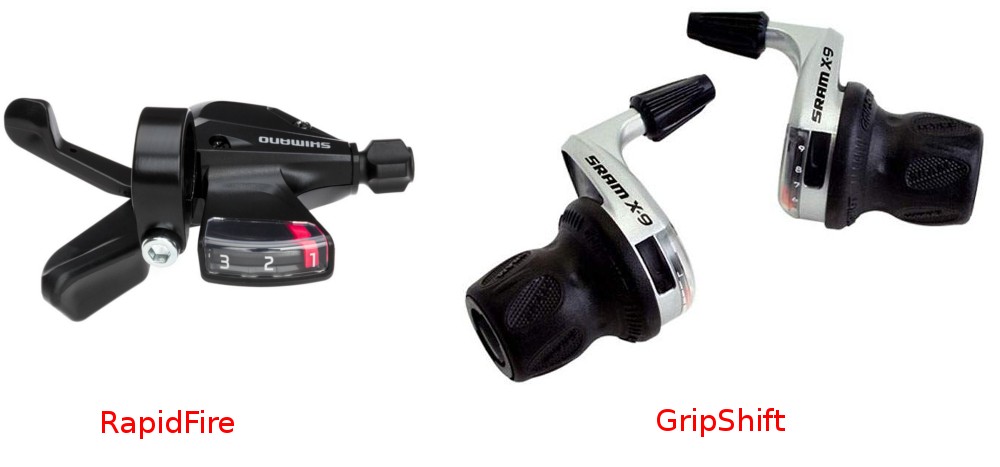

Разница систем переключения передач заключается в другом. Компания Shimano для своего оборудования в большинстве своем использует триггерные двухрычажные манетки (rapidfire), хотя есть и исключение в виде серии Tourney, а SRAM предпочитает тип вращающейся ручки (grip shift). У каждого велосипедиста есть свои предпочтения, так что стоит на это обратить внимание.

После того как вы выбрали и купили нужную вам модель следует правильно настроить и отрегулировать передний переключатель скоростей, что вы можете сделать перейдя по ссылке.

Заключение

Выбор переднего переключателя скоростей велосипеда очень важное мероприятие, так как от его правильности зависит простота настройки, четкость переключения, и комфорт при езде. Поэтому прочитав данную статью можно сделать несколько выводов: выбирать манетки и перекидку одного производителя, перед покупкой ознакомиться с инструкцией к переключателю и сравнить все параметры, подобрать лучший переключатель, который потянет ваш бюджет.

Читать еще:  Как выбрать грузило для поплавка

Как подобрать передний переключатель скоростей, и какой из них лучше

Конструкция и принцип действия

Передний переключатель велосипеда состоит из нескольких деталей: хомут, для крепления перекидки на раму, параллелограмм с пружинами, регулировки крайних положений L и H, болта-фиксатора тросика и направляющей рамки.

Передний переключатель скоростей велосипеда работает по следующему принципу: при переключении скоростного режима на манетке (шифтере), происходит натяжение или ослабление троса (в зависимости от того, увеличиваете вы скорость или уменьшаете). Трос приводит в движение параллелограмм, на котором закреплена направляющая рамка. Она давит на цепь внешней или внутренней стороной (зависит от того на какую скорость вы переключаете) и сталкивает цепь на нужную вам звезду. Если вы уменьшаете скорость, то уменьшается натяжение троса, и рамка под воздействием пружины смещается в сторону рамы, сталкивая цепь на меньшую звезду. В случае увеличения передачи, трос натягивается, и рамка, смещаясь от рамы, давит на цепь, которая, цепляясь за специальные штыри и выступы, (расположены на внутренней стороне 2 и 3 звезд) перескакивает на более крупную звезду системы.

Как работает переключатель можно посмотреть на данном видео.


Как вы могли заметить, конструкция и принцип действия передней перекидки не слишком уж сложны. Все основывается на банальной грубой силе. Но не каждый переключатель подойдет к определенному велосипеду. Далее мы рассмотрим, чем отличаются передние переключатели скоростей велосипеда.

Выбираем передний переключатель по параметрам
Перед тем как купить передний переключатель для велосипеда следует определиться с параметрами и выбрать тот, который на 100% подойдет к вашему байку. Таких параметров несколько.

Способ крепления переключателя
На данный момент существует три способа крепления переднего переключателя: при помощи хомута на трубу рамы, установка на специальную площадку («Braze-on») или на каретку велосипеда («E-type»). Последние два типа встречаются очень редко и являются стандартами.

Крепление переключателя хомутом к раме имеет 3 стандарта (зависит от толщины трубы рамы велосипеда): 28.6, 31.8, 34.9 мм. Некоторые переключатели имеют в комплекте специальные прокладки, которые могут вставляться внутрь хомута, тем самым давая возможность устанавливать переключатель на рамы с меньшим диаметром подседельной трубы. Плюс ко всему бывают модели передних переключателей с верхним и нижним хомутом.

Направление подвода тросика
На велосипедах встречается несколько способов проводки троса от руля к переключателю скоростей. Обычно их два: по нижней трубе треугольника, под кареткой, или же по верхней трубе рамы. Или внутри рамы, но потом подводка все равно верхняя или нижняя.

Соответственно переключатели бывают с нижней тягой, верхней тягой и универсальные. Большинство переключателей в данный момент на рынке с универсальной тягой, но все же перед покупкой данный параметр следует уточнить.

Параметры системы звезд
Выбор переднего переключателя не заканчивается подбором по способу крепления и направлению подачи троса. Передние перекидки разрабатываются под определенные параметры системы передних звезд, о которых мы поговорим ниже.

2-х или 3-х скоростные системы. На велосипедах с передним переключателем скоростей может устанавливаться две или три передних звезды. Соответственно от этого меняются конструкционные особенности перекидки, свойственные каждой системе.

Количество звезд в задней кассете. Данный параметр производители указывают из-за того, что в зависимости от количества задних звезд меняется толщина цепи. У велосипеда с трансмиссией 3х8 толщина цепи составляет 7,05 – 7,1 мм, а у 3х9 — 6,6 мм. Поэтому направляющая рамка на системах 3х8 обычно шире. Как заметили веломеханики, данный параметр не сильно влияет на качество переключения, но если вы уж решили купить себе новый переключатель, то лучше чтобы он полностью подходил к вашему велосипеду.

Размер самой большой звезды. Направляющая рамка переключателя имеет специальный изгиб, который должен соответствовать размеру (измеряется в количестве зубьев) максимальной звезды. Если переключатель будет рассчитан на 48 зубьев, а звезда будет на 44 или меньше, то мы получим неравномерное удаление внешней части рамки от звезды (хвостовик рамки будет удаляться). Это может привести к трудностям в настройке, а при сильно большой разнице к невозможности завершить ее вовсе.

Емкость системы. Емкость системы – это разность между количеством зубьев самой большой и самой маленькой звезды. Этот параметр также указывается в спецификации к каждому переключателю скоростей.
Минимальная разность зубьев самой большой и средней звезды. Соответственно, если в спецификации указано, что минимальная разность не должна быть меньше 12, то мы не можем использовать переключатель на системах с разницей, например, 8. Из-за несоответствия данного параметра могут наблюдаться проблемы в переключении со 2-ой скорости на 3-ю.

Длина оси каретки. Для различных переключателей данный параметр разный. Его тоже следует учитывать. Если длина оси будет больше чем указано в спецификации к перекидке, есть вероятность, что вы не сможете настроить переключатель, или же он будет работать не в полном диапазоне.

Угол нижних перьев. Рассчитывается как угол между нижними перьями и подседельной трубой рамы. Данный параметр вы можете узнать в спецификации к раме велосипеда.
Советуем вам, определившись с моделью переключателя, найти в интернете на него инструкцию и сверить все пункту перед покупкой. Ниже мы приведем, в качестве примера, небольшой скрин из спецификации к переднему переключателю.

Использование систем переключения одного производителя
На сегодняшний день самыми крупными и распространёнными производителями передних переключателей для велосипеда являются две фирмы: Shimano и SRAM. Поэтому возникает вопрос можно ли использовать, например, манетку от Shimano, а переключатель от SRAM или наоборот. Ответ – лучше не стоит, но при прямых руках все делается, но это не точно. Это связанно с тем, что системы от шимано и срам при переключении передач смещают тросик на разное расстояние. Например, у переключателей Shimano за одно переключение тросик смещается приблизительно на 5 мм, а у SRAM – на 2,5 мм. Если используете переключатели от шимано, то и манетки стоит выбрать от данного производителя.

Какой передний переключатель скоростей лучше
Как говорилось ранее, самыми популярными переключателями передач являются продукты от Shimano и SRAM. По сети и на форумах постоянно пылают споры, у какой же фирмы переключатели скоростей лучше. Ответ прост: и те и другие одинаково хороши, с учетом, что они одного уровня. Чем выше уровень, тем более четко будет работать переключатель при загрязнении и под нагрузкой. Картинки с таблицами, в которых проиллюстрировано разделение переключателей по уровням представим ниже.

Здесь, как говорится, принцип простой: выбирайте максимально высокий уровень переднего переключателя, который вы сможете потянуть по бюджету. Хотя, если вы не собираетесь участвовать в соревнованиях, то Shimano Alivio или Acera (или переключатель от SRAM того же уровня) будет вполне достаточно. Они не сильно дорогие и в тоже время достаточно надежные.

Разница систем переключения передач заключается в другом. Компания Shimano для своего оборудования в большинстве своем использует триггерные двухрычажные манетки (rapidfire), хотя есть и исключение в виде серии Tourney, а SRAM предпочитает тип вращающейся ручки (grip shift). У каждого велосипедиста есть свои предпочтения, так что стоит на это обратить внимание.

После того как вы выбрали и купили нужную вам модель следует правильно настроить и отрегулировать передний переключатель скоростей, что вы можете сделать перейдя по ссылке.

Заключение
Выбор переднего переключателя скоростей велосипеда очень важное мероприятие, так как от его правильности зависит простота настройки, четкость переключения, и комфорт при езде. Поэтому прочитав данную статью можно сделать несколько выводов: выбирать манетки и перекидку одного производителя, перед покупкой ознакомиться с инструкцией к переключателю и сравнить все параметры, подобрать лучший переключатель, который потянет ваш бюджет.
