Как выбрать скважинный насос для дома

Скважинные насосы для воды — как выбрать

Основой любой автономной системы водоснабжения является насосное оборудование. Сейчас в продаже насосы для скважин можно найти в различных исполнениях. Какой вариант лучше для подачи воды в дом выбрать – поверхностный или погружной? Ответ здесь зависит от целого ряда нюансов. Гидронасос подбирать следует индивидуально для каждого водопровода, ориентируясь на все его характеристики – от глубины водозабора до общей протяженности труб.

Содержание

Виды погружных насосов для скважины

Чаще всего владельцы частных домов для выкачки питьевой воды из скважины предпочтение отдают насосам погружного типа. В сравнении с поверхностными аналогами они меньше шумят, долговечней, компактней и не так сильно подвержены воздействию колебаний температур уличного воздуха. Плюс агрегат на поверхности не всегда способен поднять воду с большой глубины.

Если скважина заглублена на 10 и более метров, то от поверхностного насоса стоит отказаться. У него есть вариации с эжектором, способные поднимать жидкость с 20–30 м. Но стоит такая насосная техника дороже обычных моделей, обладая при этом низкой производительностью и высоким уровнем энергопотребления. Лучше всего в магазине сразу обратить свой взор на линейку оборудования, которое погружается непосредственно в скважину.

Все модели погружных скважинных насосов подразделяются на две категории:

В первом случае подкачка воды осуществляется за счет колебаний специальной мембраны, а во втором благодаря вращающемуся диску с лопастями.

Вибрационные

При выборе насоса вибрационного вида важно понимать, что все они оказывают негативное влияние на целостность скважины. Создаваемая такими агрегатами вибрация пусть медленно, но неумолимо ее разрушает. Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру. В результате процесс заиливания во многих случаях резко ускоряется.

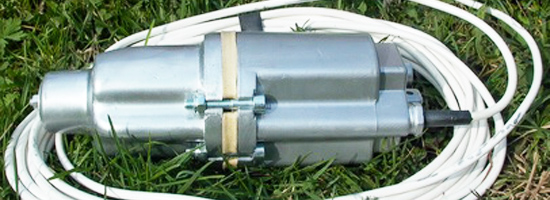

Примеры вибрационных моделей

Однако у вибрационных насосов есть немало плюсов, среди которых числятся:

Дешевизна (в сравнении с центробежными они обойдутся в два–три раза дешевле);

Простота ремонта такого насоса для скважины (все можно сделать самому);

Доступность по цене запасных частей и фильтров;

Нетребовательность к чистоте воды.

Схема установки вибрационного насоса

Вибрационный насос – это идеальный выбор, когда надо раскачать или прочистить скважину. Он вместе с водой поднимает и весь ил со дна. Это одновременно плюс и недостаток данных моделей. Для питья такая жидкость без дополнительной фильтрации не подходит. Однако чтобы промыть сетчатый фильтр на конце обсадной трубы, вибрационный скважинный насос подойдет оптимально.

Центробежные

У центробежного насоса для скважины более высокая производительность. Внутри него вращается одно или несколько рабочих колес с лопастями, которые создают разряжение по центру агрегата, куда и втягивается вода снизу. Скважинные насосы центробежного типа практически бесшумны и способны жидкость поднять с очень больших глубин.

Единственный их существенный недостаток – чувствительность к примесям. Чистота поступающего в них водяного потока должен быть высокой. Иначе рабочие элементы гидронасоса начнут истираться и выходить из строя. Прежде чем выбрать насос такого класса для своего дома, необходимо провести анализ воды в скважине. Если механических примесей более 100 г/кубометр, то придется устанавливать вибрационный аналог.

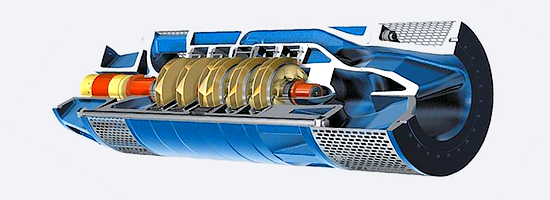

Принцип работы центробежных насосов

Фирмы и производители насосов

На российском рынке насосы для скважин представлены огромным количеством моделей от двух десятков производителей. Подобное оборудование хоть и не керамический кирпич, который производится практически в каждом крупном населенном пункте, но делающих бытовые гидронасосы фирм тоже немало. Причем бренды есть как импортные, так и отечественные.

Среди самых популярных производителей скважинных электрических насосов упоминания стоят:

ПРОМЭЛЕКТРО с брендом «Водолей» (Россия);

ДЖИЛЕКС с марками «Водомет» и «Джамбо» (Россия);

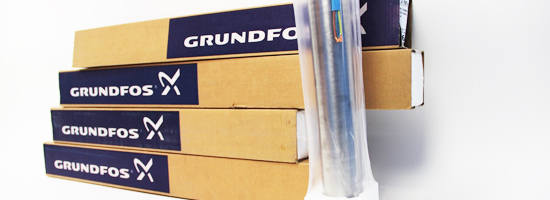

Grundfos (Дания, производство в России);

Aquario с моделями под брендом «ASP» (Италия);

Вихрь (бренд российский, производство Китай);

Джилекс Водомет Проф 55/50 — стоимость около 7000 руб (2018 год)

Также в России, Беларуси и КНР есть несколько производителей, выпускающих недорогие глубинные насосы под брендом «Малыш». Конструкция во всех случаях одинакова, а вот качество сборки и комплектующих разные.

Grundfos SQ 2-70 — стоимость около 46000 руб (2018 год)

Если нужен приемлемый по цене и надежный насос для скважины с питьевой водой, то стоит взять «Водолей» или «Водомет». Эта отечественная техника изначально разрабатывалась для российских условий. Немного дороже обойдутся модели от Grundfos или Wilo, признанных европейских брендов. Остальные выигрывают у данной четверки по стоимости либо качеству, но уступают им по сервису.

UNIPUMP ECO-1 — стоимость около 11000 руб (2018 год)

Прежде чем покупать подходящий по характеристикам насос, стоит выяснить адреса нахождения сервисных центров. Помпа для скважины автономного водоснабжения ведь не банальная кровля из профнастила, которой высокотехнологическое обслуживание не требуется. При этом если подобранную модель придется отправлять для ремонта по гарантии почтой через всю страну, то от такого варианта стоит сразу отказаться. Выбрать насос для скважины всегда есть из чего. Аналогов в магазинах полно.

Как выбрать насос

Подбирая модель насосного оборудования, надо правильно рассчитать его нужную мощность и производительность. Причем приобретать излишне мощный насос для придомовой скважины не стоит, он просто будет работать в холостую. Потребление электроэнергии выйдет слишком большим плюс постоянные включения и выключения быстро выведут технику из строя.

Саму скважину пробурить можно практически в любом месте придомового участка. Ее нередко делают прямо в доме. И неважно свайно-ростверковый фундамент или какой другой возведен под зданием. Вся вода идет в систему к сантехническим приборам, поэтому основанию строения она не угрожает.

Для грамотного выбора скважинного насоса необходимо знать:

Высоту подъема (глубину погружения агрегата плюс расстояние между землей и наивысшей водорозеткой в коттедже);

Требуемый расход воды, что должна будет выдавать скважина;

Диаметр обсадной трубы;

Общую протяженность водопровода в доме и на улице;

Наличие/отсутствие в системе гидроаккумулятора и насосной станции подкачки воды.

Технические характеристики скважинных насосов «Водомет»

Модель / Характеристика	40/50	40/75	55/35	55/50	55/75	55/90	110/110
Потребляемый ток, А	2,3	3	2	2,7	3,7	5,5	9,1
Потребляемая мощность, Вт	520	670	490	600	900	1200	1800
Максимальный расход, л/мин	40	40	55	55	55	55	110
Максимальный напор, м	50	75	35	50	75	90	110
Длина электрокабеля, м	20	30	10	20	30	50	70
Средняя стоимость, руб*	7000	8900	5900	7900	9900	11900	17900

*Цена указана ориентировочная на 2018 год

Диаметр глубинного насоса в скважину подбирается на 5–6 мм меньше размера обсадной трубы в сечении. Этого вполне хватит, чтобы свободно его опускать и вынимать. Плюс такой минимальный просвет предотвратит возможный подъем песка с водой в щель между трубной стенкой и корпусом насосного оборудования. В целом, насос подобрать несложно. Надо только все тщательно проанализировать и рассчитать.

Как выбрать насос для скважины: рекомендации по выбору насосного оборудования

Эксплуатация скважины невозможна без применения обязательной составляющей ее обустройства – насоса. Ведь для забора воды из узкого ствола абсолютно не подходит ведро. К тому же на подъем с глубины и транспортировку воды вручную ушло бы слишком много сил и времени. Не хочется попусту тратить ни то, ни другое, вы согласны?

Грамотно подобранное насосное оборудование в считанные минуты заполнит емкости в бане, доме, саду. Сейчас есть возможность приобрести технику для обслуживания объекта любого масштаба. На ее базе запросто можно соорудить автоматическую водопроводную систему, не зависящую от централизованных поставок и участия владельцев в процессе откачки.

Мы предельно подробно расскажем вам, как выбрать насос для скважины, что требуется учесть и предусмотреть будущему обладателю устройства. Скрупулезное разъяснение важных для пользователя моментов дополнено фото и видео-руководствами.

Учет характеристик скважины

Перед приобретением подходящего насоса для скважины, необходимо уточнить ряд показателей своего сооружения:

статический уровень;
динамический уровень;
дебит;
отметку основания дна;
диаметр трубы.

Если бурением скважины занималась специализированная буровая компания, то в соответствии с договором владельцу должны были предоставить ее технический паспорт. Все упомянутые выше характеристики должны быть в нем указаны. Однако, в случаях, когда скважина используется (или не используется) длительное время, не помешает эти сведения уточнить.

У владельцев скважин, которые были созданы собственными силами или с помощью наемных “шабашников”, разумеется, такого документа нет. Им предстоит изучить свою скважину самостоятельно и установить ее характеристики с помощью несложных измерений.

Статическим уровнем называют расстояние, которое разделяет постоянное зеркало воды и поверхность земли. Чтобы установить это расстояние, понадобится бечевка с привязанным к ней грузиком в форме цилиндра или конуса без дна.

Вместо них можно использовать пластиковую трубку. Потребуется также рулетка или линейка. Длина бечевки должна быть сопоставима с глубиной скважины.

Перед началом измерений нужно воздержаться от забора воды из скважины хотя бы в течение часа. За это время уровень воды должен стать максимальным. Теперь бечевку с грузом опускают в скважину до тех пор, пока груз не “хлопнет” о поверхность воды. Характерный звук обычно отчетливо слышен.

Остается сделать отметку на бечевке, вынуть ее из шахты и измерить подходящим инструментом. Первый показатель характеристик скважины определен. Динамическим уровнем считают расстояние от поверхности земли до минимального уровня воды в шахте скважины.

Чтобы определить динамический уровень, сначала скважину необходимо подготовить. Воду откачивают погружным насосом с высокой производительностью (его можно купить или одолжить), опуская его вниз по мере убывания воды.

Когда вода перестанет опускаться, можно считать, что минимальный уровень воды в шахте достигнут. Теперь нужно снова проделать операции с бечевкой, грузом и рулеткой. Измерения дадут новый показатель скважины – ее динамический уровень.

Сравнение этих данных – статического и динамического уровней – позволяет сделать предварительный вывод о производительности скважины. Чем меньше разница между этими показателями, тем быстрее восполняется столб воды, и тем более мощный насос можно использовать с таким сооружением.

Стоит отметить, что у хорошей артезианской скважины показатели динамического и статического уровня вполне могут совпадать, что говорит об исключительно высокой производительности такого сооружения. Это происходит, поскольку вода прибывает так же быстро, как и откачивается.

Разница уровней для высокопроизводительной скважины обычно не превышает одного метра. Сведения о динамическом уровне пригодятся при установке выбранного для скважины погружного насоса. Глубина его погружения должна на два метра превышать динамический уровень, чтобы устройство всегда находилось в воде.

Дебитом скважины называют количество воды, которое можно получить из нее в течение единицы времени. Его измеряют в следующих единицах: л/мин, куб. м/час, куб. м/день и т.п. Если при откачивании воды насосом высокой мощности изменение уровня воды незначительное, значит, вода прибывает быстро.

Можно считать, что дебит скважины большой и выбрать для нее насос с высокой производительностью. Вычисляя дебит скважины, следует помнить, что это не постоянная величина. В весенний период вода прибывает скважину быстрее, чем летом, а зимой этот процесс происходит медленнее.

Чтобы понять, что скважина заполнилась водой, и приток остановился, нужно просто измерить глубину уровня воды. Если он совпал с полученным ранее статическим уровнем, значит, скважина наполнена. Т.е. после откачки воды такие замеры придется выполнить несколько раз.

Если же вода быстро убывает, а прибывает медленно, понадобится установить точные объемы воды, которые можно получить из этой скважины. Необходимо взять емкость значительного и при этом известного объема. Чаще всего используют бочку, но это может быть какой-либо бак, ванна и т.п. Главное, знать объем жидкости, который в эту емкость помещается.

Сначала нужно опустить насос поближе к дну скважины и полностью выкачать из нее воду. Об этом сообщит характерный “всхлипывающий” звук работающего насоса.

Затем засекают время и дожидаются, когда статический уровень в скважине восстановится. После этого воду снова откачивают, измеряя ее объем. Простым делением кубических метров на часы или литров на минуты можно определить дебет своей скважины.

Этот показатель позволит подобрать насос, производительность которого будет соответствовать объемам воды, прибывающим в скважину. Если оборудование окажется слишком мощным, скважина опустеет, что может привести к работе насоса всухую, т.е. без воды. А это ведет к скорому повреждению оборудования.

Для определения отметки основания дна скважины, т.е. ее глубины, снова используют бечевку с увесистым грузом без полостей внутри. Теперь его опускают до самого дна, пока бечевка не ослабнет. После этого ее вынимают и измеряют.

Обычно меряют только влажную часть бечевки. Ее сухая часть соответствует статистическому уровню воды в скважине. Общая глубина скважины равна сумме двух величин: статического уровня и глубины до зеркала воды.

Диаметр скважины – это диаметр ее обсадной трубы. Для выбора погружного насоса следует учитывать внутренний диаметр, поскольку размеры насоса должны позволять свободно опустить его вниз, а при необходимости – достать обратно.

Разбор мелких нюансов

Качество бурильных работ – еще один момент, который нужно учитывать при выборе насоса для скважины. Если бурение выполнено с помощью профессионального оборудования и силами специализированной бригады, такая скважина считается более надежной.

Если же бурение выполняли шабашники или владельцы участка с помощью друзей-аматоров, качество скважины едва ли будет идеальным.

“Любительские” скважины, как показала практика, в большей степени подвержены процессам заливания и запесочивания. Поэтому для таких скважин рекомендуется использовать специальные насосы, разработанные для работы в сложных условиях. Оборудование этого типа стоит дороже.

Но оно лучше переносит ситуации, когда в них поступает вода с большим количеством загрязнений. При таких же нагрузках обычные насосы ломаются значительно чаще. У владельцев “ профессиональных ” скважин больше возможностей при выборе оборудования, поскольку они могут выбрать как универсальный, так и специальный насос.

Для подъема воды из глубины скважины на высоту не всегда удобно использовать резиновый шланг. В процессе работы насосного оборудования воздух внутри шланга становится редким, от этого стенки шланга схлопываются, и поступление воды прекращается. Предотвратить это явление просто: вместо резинового шланга следует использовать пластиковые конструкции подходящего диаметра.

Важный показатель при выборе насоса – примерный расход воды на один день. Это средняя величина, поскольку в летний период обычно потребление воды возрастает, а в зимний, напротив, снижается. Считается, что ежедневная норма потребления для семьи из трех-четырех человек составляет примерно 60-70 литров.

Эти цифры не учитывают расход воды на полив и другие хозяйственные нужды. Ежедневную норму следует увеличить в зависимости от количества растений на участке, наличия домашних животных и т.п.

Предусмотрительные хозяева выбирают для скважины чаще всего четырехдюймовые обсадные трубы, хотя конструкции с диаметром в три дюйма тоже используются в этом качестве. Дело в том, что значительная часть насосного оборудования рассчитана именно на более просторную четырехдюймовую трубу.

Чтобы перевести сантиметры в дюймы, следует разделить результат измерений рулеткой на 2,54, поскольку именно такому количеству сантиметров равен один дюйм.

Различия поверхностных и погружных агрегатов

Все бытовые насосы по месту монтажа разделяют на два типа: погружные и поверхностные. Первые опускают вниз почти до самого дна скважины. Вторые работают на поверхности. Их устанавливают обычно рядом с источником воды или прямо на поверхности воды с помощью специального поплавка.

В работе поверхностных моделей используется принцип всасывания. На эффективность работы такого насоса существенно влияет расстояние, на которое приходится поднимать воду. Обычно их применяют, только если глубина до зеркала воды составляет от восьми метров или меньше.

Если речь идет об абиссинском колодце, разумеется, поверхностный насос станет просто идеальным выбором, поскольку в речь идет об очень специфической скважине – узкой и неглубокой.

Но при эксплуатации фильтрационной или артезианской скважины поверхностный насос может просто не справиться с нагрузкой. В таком случае выбирать придется именно погружную модель.

Выбирая между погружным и поверхностным насосом, следует учесть гораздо более высокий уровень шума при работе последнего. Чтобы устранить эту неприятность, достаточно закрыть насос деревянным коробом или установить его в отдельном помещении.

Как выбрать насос для скважины. | Правильный расчёт насоса скважины.

ТД ВиКо В нашей статье Вы найдете подробное описание правильного выбора насоса для скважины, благодаря статье Вы сможете самостоятельно выбрать подходящий Вам насос без лишних затрат, а также избежите ошибок большинства.

Введение

Обвязка скважинного водоснабжения, это весьма трудоемкий процесс, который требует не только физических, но и умственных способностей.

Первое, что нужно знать о выборе скважинного насоса – это параметры скважины. К ним относят:

1. Глубина скважины

2. Дебит скважины (количество пополнения воды в час) Так средне статистическая бытовая скважина производит 1,5-2,0 куба воды в час.

3.Зеркало воды (уровень воды от поверхности земли до начала водяного столба в скважине)

Диаметром скважины зачастую можно пренебречь. Связано это с тем, что в большинстве случаев используется обсадная труба 125мм (120мм скважина), что подходит для стандартных бытовых насосов 3,5″ (88,9мм) и 3″ (76,2мм). Встречаются насосы 4″ (101,6мм) для скважин 135мм или 160мм, но они обычно уже приближены к классу колодезных насосов 6″ (152,4мм). Такие насосы рассчитаны на небольшие глубины.

Следует добавить, что выбранный диаметр насоса “впритык” приводит к лишней трате денег. А связано это с тем, что насос охлаждается в процессе работы водой, которая циркулирует в скважине, поэтому нужен запас 20-30мм. Итоговый внутренний диаметр обсадной трубы равен 20-30мм + диаметр насоса в миллиметрах.

Отметим, что расчёт насоса для колодца осуществляется аналогично расчету насоса скважины. Так что, описанный в статье способ расчета насоса скважины отлично подходит для выбора и расчета колодезного насоса.

Сам же диаметр скважины влияет на количество воды имеющейся в запасе столба воды и конечную стоимость насоса. Почему стоимость насоса зависит от диаметра скважины? Дело в том, что если дебет маленький, а расход воды большой, то возникает ситуация, когда столб воды начинает медленно уходить вниз. Это влияет на повышение сопротивления столба поднимаемой воды насосом, что приводит к покупке более мощного и производительного насоса.

Также объем воды в скважине влияет на скорость ее пополнения и количество включений насоса в час. Чем реже насос включается тем лучше. Минимальное расчетное количество не более 30-50 включений в час. Всё это высчитывается из простой зависимости (Расход на потребителей [л/час]/(Дебет скважины [л/час]) x (Расход на потребителей [л/час] / объем столба воды [л]) = кол-во включений/час.

Более подробно, с примерами, про установку с обвязкой погружного насоса в скважину своими руками Вы сможете узнать прочитав статью до конца.

Для подбора скважинного глубинного насоса нужны следующие параметры:

1. Уровень погружения насоса в столбе воды.

Как правило все бытовые насосы центробежного типа могут погружаться в столб воды не более 30 м, но есть бытовые насосы, к примеру Aquatech, которые могут погружаться в столб воды до 80 метров, а вот винтовые насосы погружаются не более чем на 15-20 метров.

Такие параметры заложены не спроста, ведь объем воды, который будет давить на насос, может с легкостью повредить механизм насоса: сальники, корпус и т.д.. Так что перед покупкой скважинного глубинного насоса обязательно ознакомьтесь с этим параметром, который будет прописан в инструкции по эксплуатации насоса.

2. Расстояние от скважины до дома или точки потребления.

Это неотъемлемая часть в подборе погружного скважинного насоса. Ведь каждые 10 метров трубы по горизонтали равны потере давления примерно 0,1 атм. Каждый отвод трубы т.е. угол поворота , это потеря давления около 0.11 атм. Тройник и обратный клапан установленные на скважине до реле давления съедают около 0,39 атм на элемент.

3. Количество точек подключения.

К точкам подключения относят унитаз, стиральные и посудомоечные машины, умывальники , раковины, душевые кабины и т.д. В общем точки – это элементы водоотведения где будет происходить разбор воды.

Усредненный расход воды на точку около 10 литров в минуту.

4. Производительность насоса скважины.

Подбирается от одновременного использования точек воды. Допустим, кухонная мойка и душевая кабина потребляют одновременно около 20 литров в минуту. Следовательно, насос должен обеспечить их бесперебойную работу, и при этом у него было наименьшее число выключений в час.

Если скважинный насос будет сильно мощный, то он будет часто включатся и выключатся, а это большая ошибка при подборе скважинного насоса. Циклы включений и выключений насоса строго регламентированы производителем. Так частые циклы работы насоса вредят его двигателю.

Двигатель у них мощный, но нежный.

Большинство производителей рекомендуют не более 50 циклов в час, однако, на практике лучше придерживаться не более 15-20 включений в час (идеальный вариант). Такой насос прослужит дольше.

Соответственно из этих правил скважинный насос должен работать без прерывно во время пользования “точками разбора воды”.

5. Мощность насоса.

Мощность скважинного насоса легко подсчитать, нужно просто соблюсти все выше приведенные пункты.

Выведем формулу расчета скважинного насоса:

А- Глубина скважины

Б- Горизонтальный участок трубы

В- Сопротивление напору (совокупность фильтров, углов, тройников в магистрали)

Г- Зеркало воды от верхнего уровня грунта

Д- Дебет скважины

Т- Количество одновременно используемых точек разбора воды (обычно берется 1т=10л/мин)

Е – Итоговое значение необходимого напора насоса

Д (л/мин) >= Пиковое потребление л/мин (1 м.куб./час = 16,66 л/мин)

Как правильно перевести м.куб. в л.мин >>> XX м.куб.*1000 / 60 = XX л/мин

А+Б+В+Г = Е, при условии Д = Т

Рассмотрим пример расчета погружного скважинного насоса для работы с автоматикой:

Глубина скважины: 30м (А)

Насос всегда поднят от дна скважины на 2-3 метра.

Допустим возьмем подъем 2м. В результате (А = 28м).

Горизонтальный участок трубы (Б) :

От скважины до дома: 20м или 0,2атм по горизонту, (Б = 20м)

Сопротивления напору (В) :

Наличие 5 поворотов трубы (0,5атм = 50м);

обратный клапан (0,39атм = 39м) и фильтр (0,4 атм =40м), (В = 129м)

Необходимо учесть, что если глубина скважины составляет более 60м, то необходимо установить 2 обратных клапана – один ставится непосредственно после насоса, а второй на высоте 45-50м.

Также большинство производителей рекомендуют ставить обратный клапан после насоса через расстояние от 1 до 5 м, но этим можно пренебречь на малых глубинах.

Зеркало воды возьмем: 5м (Г)

Учтем зеркало воды и получим столб воды в котором будет находиться насос 28м-5м=23м (А=23м)

Знаете ли Вы, что насос испытывает нагрузку подъема жидкости начиная с конца столба воды.

В этом примере зеркало 5м – следовательно насосу потребуется преодолеть сопротивление столба воды в 5м по вертикали. Таким образом, сопротивление по напору составит 0,5атм (10м=1атм).

Однако надо учесть сезонные колебания столба воды – это порядка 10м, т.е. добавляем еще 1атм потерь.

В итоге: Г=5+10=15м (Г=15м)

Дебет: 1,8 м.куб./час (Д)

Если Вам неизвестен дебет Вашей скважины, то смело можете брать 1,2-1,4 м.куб/час

Произведем расчет количества воды, производимое скважиной:

Д= 1,8*1000/60 = 30 л/мин

Точек разбора воды: возьмем одну (Т)

Д>Т – значит вода не убывает в скважине, следовательно насосу нет необходимости работать на столб воды в скважине, при ее опустошении ==> (А = 0)

Произведем расчет по имеющимся данным:

Переводим величины горизонтальных потерь в вертикальные (10м по горизонтали = 1м по вертикали):

(Б+В)/100 ==> (20м+129м)/100 = 1,49м ; Г=15м

А+Б+В+Г = Е, при условии Д = Т

15м+1,49м = 16,49м => Е = 16,49м (16,49м/100 = 1,649атм)

1,649м (2атм) эта высота будет потрачена только на подъем воды до реле давления. т.е. мы получим на выходе трубы давление воды не более 0,1 атм.

Исходя из этого нам нужно получить на выходе, т.е. в точке разбора воды около 2,6 атм (26м).

Следует помнить, что если Вы используете автоматику, то давление в гидроаккумуляторе устанавливается всегда на 0,1атм меньше давления включения автоматики . Также необходимо знать, что гидроаккумулятор стабилизирует давление в системе и его сопротивлением можно пренебречь.

Правильно настроенный гидроаккумулятор прослужит дольше.

Если у Вас многоэтажный дом, то необходимо учесть подъем до самой верхней точки разбора, из учета 10м=1атм потерь.

В итоге получаем: 2,6 + 2 + Hверхней точки[атм] = 4,6атм (46м).

Делаем вывод, что подъем насоса должен быть не менее 46 метров.

46м + 10% = 50,6м => Идеальным вариантом будет насос с подъемом 50 метров.

Всегда делаем минимальный запас 5-10% по мощности насоса. Это уменьшит его износ и позволит работать двигателю более стабильно при перепадах напряжения и пусках насоса.

Из полученного расчета получаем список подходящих насосов:

Aquario ASP 1Е 45-90(напор 45 м, КАБЕЛЬ 35м.) – Запас по давлению 24%

Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м) – Запас по давлению 14%

BELAMOS Насос скважинный TF3- 60 (напор 60 м, длина кабеля 35 м) – Запас по давлению 62%

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м) – Запас по давлению 34%

Самый минимальный подходящий вариант и при этом финансово привлекателен:

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м) – Запас по давлению 34%

Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м) – Запас по давлению 14%

Самый идеальный вариант:

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м) – Запас по давлению 34%

С таким скважинным насосом и напор будет хороший и в дальнейшем можно немного расширить длину горизонтального водопровода или добавить большее число точек разбора, без критичных для двигателя нагрузок.

Давайте рассмотрим структурно схему обвязки водопровода с насосом скважины:

Обвязка насоса скважины

Для правильной обвязки скважинного насоса нам понадобится:

Насос
Обратный клапан ГГ + ниппель (либо обратный клапан ГШ)
Муфта ПНД с наружной резьбой
Труба ПНД
Оголовок герметичный ОГС 113/125 или ОГС 127/165 (зависит от диаметра обсадной трубы)
Угол ПНД обжимной (для поворота трубы)
Шнур полиамидный 6мм или 8мм (для подвешивания насоса)
Автоматика

Бывает три типа автоматики:

1. Блочная (собирается по частям и состоит из Штуцера 5-ти выводного, Штуцера 3-х выводного; Реле давления PM/5G, PA 12 MI; Манометра; Датчика сухого хода; Реле протока воды WATTS)

2. В сборе (Реле давления PM/5-3W, Турбипресс)

3. В сборе с компенсатором гидроударов (Блок автоматики PS-01A, PS-01С)

Следует учесть, что у гидроаккумулятора указывается полный объем.

Помните, основное предназначение – компенсация гидроударов.

Слишком большой объем может привести к эффекту застаивания воды .

Так гидроаккумулятор на 24л будет запасать всего 11,3л.

Если гидроаккумулятор будет удален от автоматики, то дополнительно понадобится Муфта ПНД с наружной резьбой 1″ и Муфта ПНД с внутренней резьбой 1″

Муфта ПНД с наружной резьбой 1″ для отвода трубы после автоматики

Дополнительные элементы сантехники на Ваше усмотрение (краны, тройники, ниппели и т.д.)

Кессон (На Ваше усмотрение)

Кессон – это колодец, в котором размещается верхняя часть скважины и герметичный оголовок. Применяется как правило для избегания попадания мусора на поверхность участка скважины. Также в декоративных целях, когда скважина находится где-то на участке. Состоит из кольца полимерно-песчаного, конуса, дна и люка.

Крепится на открытые участки трубопровода в скважине (до воды) и трубе проложенной до дома (в утеплителе). Также кабель бывает двух исполнений: наружный кабель (крепится на поверхности трубы) и внутренний кабель (протягивается внутри трубы).

Как правило для наружного кабеля используется не пищевая термоусадка , но для внутреннего кабеля помимо пищевой термоусадки понадобится еще специальный сальник АКС1 для введения кабеля в трубу и тройник с внутренней резьбой под сальник на 3/4 или 1/2. Как правило обычно подходит тройник 1″х3/4х1″ или 1″х1/2х1″.

Также Вы всегда можете проконсультироваться у наших менеджеров, позвонив по телефону (351)222-10-92, заказать звонок (через форму на сайте) или связаться он-лайн.

Подбор скважинного насоса для водоснабжения частного дома и дачи

Какой насос лучше для скважины при организации водоснабжения частного дома? Главный параметр скважинного насоса — его расходо-напорные характеристики. Расход характеризует количество перекачиваемой воды, напор определяет высоту, на которую он поднимет воду. Тип и мощность насоса выбирается в зависимости от значения динамического и статического уровней, дебита скважины и необходимого заказчику количества воды.

Насосы в зависимости от типа обустройства

Как подобрать насос для скважины правильно? Выбор насоса для водоснабжения дома всегда индивидуален. Необходимо учесть характеристики скважины, требуемое количество воды, габариты насоса, мощность, надежность, наличие встроенных систем защиты, удобство использования, цену, фирму-производителя.

Насос “Малыш”

Погружной вибрационный насос “Малыш” предназначен для подъема воды из песчаной малодебитной скважины. Насос имеет простую конструкцию, низкую стоимость и производительность 0,3-0,5 м куб/час. Недостаточная мощность не позволяет использовать “Малыш” и его многочисленные аналоги на глубоких скважинах с большим дебитом.

Из-за вибрации, возникающей при возвратно-поступательном движении поршня (мембраны), разрушаются стенки скважины, в воду попадают твердые частицы породы. Частицы забивают отверстия сетчатого фильтра и оседают на дне скважины, что приводит к заиливанию и снижению дебита.

Данный насос пригоден для подачи воды из колодцев, открытых водоемов, скважин на песок и т.д. Использование насоса “Малыш” для обустройства артезианской скважины автоматически снимает Вашу скважину с гарантии!

Существуют блоки автоматического управления погружными насосами типа “Малыш”, однако их стоимость может превышать стоимость самого насоса.

Вы можете приобрести немецкие погружные насосы для колодцев. Стоимость их гораздо выше, чем обычного «Малыша». Высокое качество и надежность обеспечат стабильное водоснабжение. Но если Вы пользуетесь водой из колодца редко и в небольших объемах, то, возможно, выгоднее будет приобрести недорогой отечественный насос.

Насосы Grundfos SQ и SP

Роторные насосы Grundfos созданы для работы в артезианских скважинах. Небольшой диаметр корпуса в 3 дюйма позволяет использовать их в скважинах на известняк любой конструкции. В качестве материала для корпуса и наиболее важных узлов применена нержавеющая хромоникелевая сталь.

Насосы Grundfos серии SQ снабжены встроенными системами безопасности: плавный пуск (предотвращает гидроудар), защита от сухого хода, защита от перепада напряжения.

Существуют альтернативы насосам Grundfos SQ российские, итальянские и т.д. В основном, эти насосы обладают необходимыми техническими характеристиками и пригодны для организации автономного водоснабжения.

При уровне воды в скважине ниже 90 м эффективность насосов серии SQ снижается, они не могут обеспечить требуемое количество воды и давление. Grundfos SP разработаны для глубоких скважин и подачи большого объема воды. Насосы серии SP отличаются высокой мощностью и для работы требуют трехфазное питание 380 В.

Насос в зависимости от обустройства

Обустройство песчаной скважины потребует минимальных расходов. Скважины на песок “живут” несколько лет и вкладывать в водоподъемное оборудование большие средства не имеет смысла. Поэтому вместо дорогого кессона достаточно установить дешевый скважинный адаптер и погружной насос “Малыш”.

При использовании адаптера цена обустройства скважины на известняк будет самой низкой. Адаптер состоит из двух металлических деталей и обеспечивает герметичное механическое соединение трубы от насоса и подающей трубы к потребителю в дом. Насос подбирается в зависимости от производительности и диаметра буровой трубы, масса вариантов от Grundfos до Belamos.

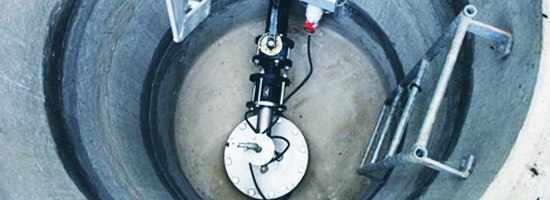

Кессон защищает скважину и оборудование от несанкционированного доступа, от проникновения грунтовых вод в скважину и промерзания, обеспечивает удобный доступ для осмотра и ремонта. Выбор насоса ограничен только необходимым уровнем комфорта, диаметром обсадной трубы и необходимой производительности. В 90% случаев подойдет любой 3-4 дюймовый насос.

На чем мы рекомендуем остановить свой выбор

Перед тем как выбрать насосы для воды для дачи, а также другое оборудование, помните, что от стабильной водоподачи зависят сразу несколько систем автономного комфорта: холодное и горячее водоснабжение, отопление, канализация и водоотведение.

Три главных параметра, которыми руководствуются наши клиенты при выборе оборудования для обустройства скважины:

стоимость насосного оборудования и системы автоматического управления водоснабжением;
необходимое количество воды;
надежность и удобство пользования системой водоснабжения.

В сфере производства водоподъемного оборудования и управляющей автоматики сегодня однозначным лидером является компания Grundfos, чьи водяные насосы для дома имеют заслуженную популярность.

Среди различных предложений на рынке водоподъемной техники насосы для скважин Grundfos полностью отвечают жестким техническим требованиям, что гарантирует длительную и бесперебойную работу всей системы водоснабжения. Надежность насосов Grundfos подтверждена фирменной гарантией и положительными отзывами водопользователей. Не случайно изделие компании многими оценивается как лучший насос для скважины.

Широкий модельный ряд насосов других фирм позволяет найти эффективное решение для скважины любой конструкции.

Критерии подбора насоса

Как выбрать эффективный насос? Как мы уже сказали выше, главным техническим параметром скважинного насоса являеются его расходно-напорные характеристики. Однако не стоит стремиться во чтобы то нистало приобрести и установить самый мощный агрегат. Это не только не имеет смысла, но в некоторых случаях может привести к дополнительным расходам.

Например, мощный центробежный насос, опущенный в песчаную скважину, не только быстро выйдет из строя, так как не расчитан на перекачку воды с песчаной взвесью, но и с большой вероятностью выведет из строя скважину, приведя ее к заиливанию.

Скважинный насос является главным узлом системы автономного водоснабжения. Поэтому от его эффективности и длительности безаварийной работы зависит бесперебойное водоснабжение частного дома, а в результате — общая комфортность проживания. Ведь вода является основой сразу нескольких уровней комфорта в коттедже — кухня, ванная, туалет, стирка, отопление (если в качестве теплоносителя не используется антифриз), полив, мойка машины, бассейн, оранжерея и т.д.

Если по всем расчетам воды Вам нужно не более 3 м куб/ч, то нет смысла тратить деньги на устройство, способное обеспечить водоснабжение в объеме 5 м куб/ч — разница в цене будет заметной. Также и с глубиной — для того, чтобы поднять воду с 30 м или с 230 м нужны два разных по напору и по цене насоса.

Тем не менее, некоторый запас мощности у скважинного насоса должен быть. Здесь прямая аналогия с автомобильным двигателем внутреннего сгорания. Ресурс двигателя (и насоса) значительно продлится, если обычные ежедневные задачи он будет эффективно решать без выхода на максимальную мощность и, тем более, на форсаж. К тому же, имея запас по производительности, насос гарантированно справится в редкие моменты пиковой нагрузки.

Что влияет на выбор насоса?

Рассмотрим более подробно параметры и условия, влияющие на выбор скважинного насоса.

Центробежный или вибрационный

Центробежный насос в силу своей конструкции не рассчитан на работу в воде с примесью песка. Метод перекачки воды позволяет сделать очень мощные и производительные модели. Вибрационный насос способен перекачивать воду с твердыми частицами. Однако конструкция его … Поэтому центробежные насосы в основном используются в скважинах

Глубина скважины, уровень воды

Глубина скважины, статический и динамический уровни, а также дебит являются основными характеристиками скважины и обязательно указываются в паспорте скважины наряду с диаметром обсадки, конструкцией и геологическим разрезом. Паспорт скважины служит основным документом при подборе оборудования для проведения обустройства. Насос должен размещаться на 10 м ниже динамического уровня воды.

Сколько Вам нужно воды?

Исходя из нужного Вам объема воды, происходит предварительный выбор производительности насоса — например, 3 м куб/ч или 5 м куб/ч. Определение требуемого объема подсчитывается на основе статистических данных, что в среднем человек потребляет в сутки 200 л. Приплюсуйте сюда дополнительные расходы (частый полив, фонтан, бассейн и т.д.), если они заметно увеличивают стандартный объем потребления.

Дебит скважины

Дебит — сложная по способу выяснения величина. Чаще всего под этим термином подразумевают количество воды, которое способен выкачать насос определенной производительности за единицу времени. Дебит скважины выясняют буровики, прокачивая ее насосом после завершения бурения. Косвенно на дебит скважины влияет ее диаметр. Говоря о дебите скважины, необходимо уточнять условия, при которых он был определен. При выборе насоса достаточно знать, что дебит обеспечивает необходимое заказчику количество воды с учетом производительности выбранного скважинного насоса.

Напор воды

Важная характеристика для подбора скважинного насоса. Чем больше глубина, с которой насос должен поднять воду, тем больший напор он должен обеспечивать. При очень низком размещении уровня воды для подачи большого объема приходится использовать мощные трехфазные насосы, питающиеся от 380 в.

Диаметр скважины

Диаметр скважины обязательно указывается в ее техническом паспорте. Это важный параметр при выборе мощности насоса и его габаритов. На рынке широко представлены 3-х и 4-х дюймовые модели. Скважина диаметром 133 мм и насос диаметром 3 дюйма гарантированно дадут 3 м куб/ч, что оптимально подходит для большинства загородных домовладельцев. Если воды надо много — больше 5 м куб/ч, то мы рекомендуем сразу бурить скважину диаметром не 133 мм, а 159 мм.

Цена насоса

Специалисты, которые занимаются обустройством скважин, не рекомендуют экономить на скважинном насосе. Дешевые модели не в состоянии обеспечить стабильную подачу воды, не оснащены средствами защиты, имеют меньший рабочий ресурс. Демонтаж сломавшегося насоса — особенно с большой глубины — обойдется достаточно дорого. Прибавьте сюда стоимость ремонта и повторного монтажа насоса в скважину.

Читать еще: Как выбрать велосипед bmx для подростка
